KREIDLER REGISTER DK's FORUM • Vis emne - Scootler: Kreidlermotor med scootercylinder
Side 1 af 1

Scootler: Kreidlermotor med scootercylinder

Indlæg: søndag, 26. august 2012 20:40
af kreidlerhansen
24/8-2012

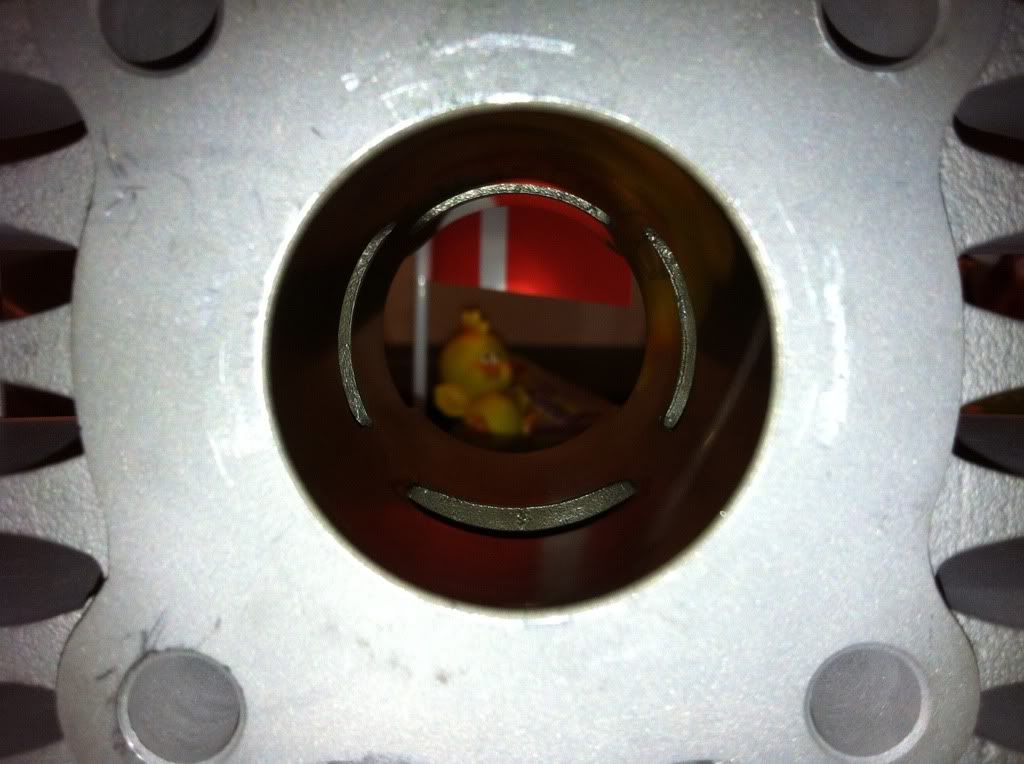

Jeg har længe ønsket at gå fra dette port-setup:

Billede

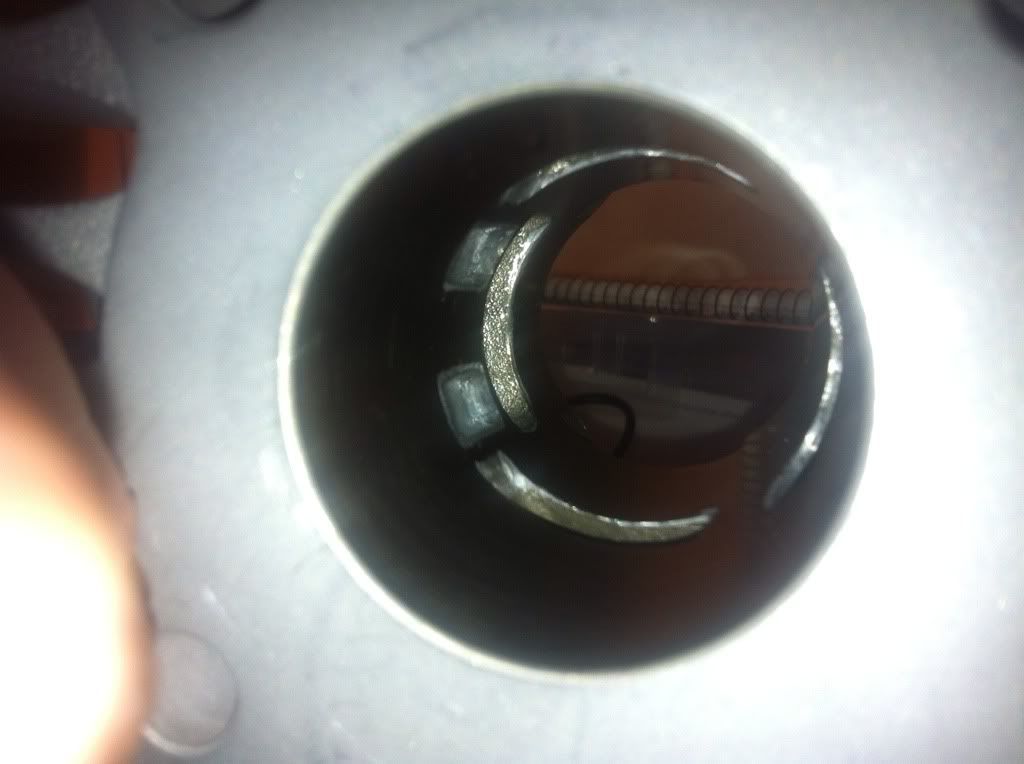

Til dette:

Billede

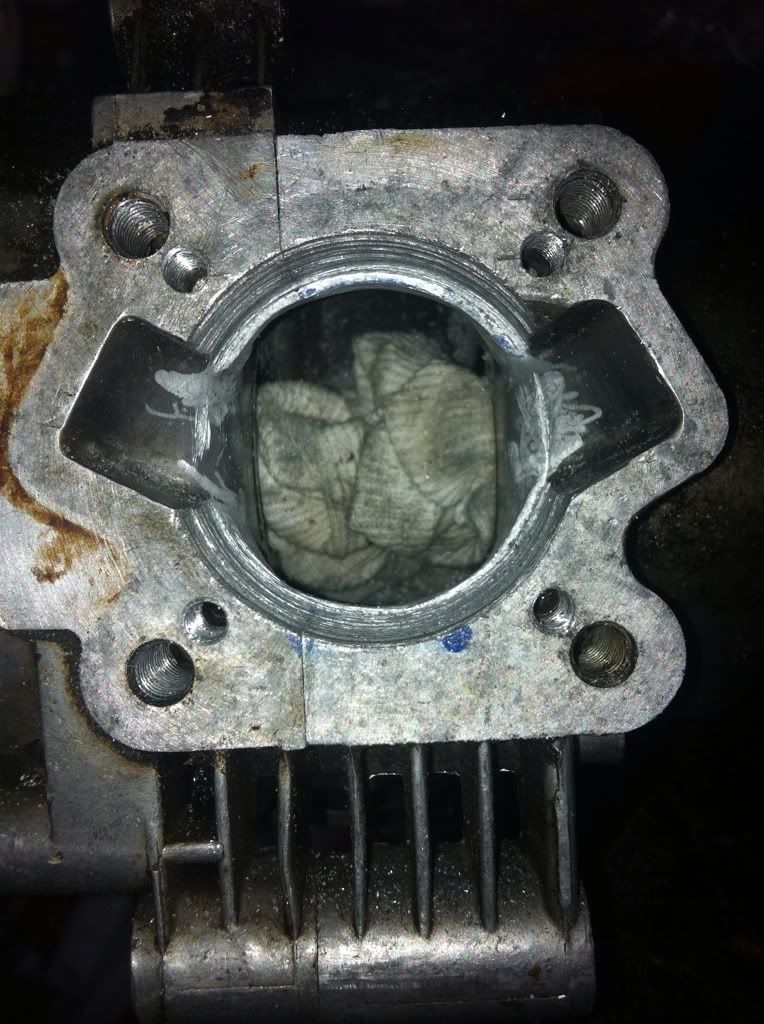

Jeg har ellers slået mig til tåls med...:

Billede

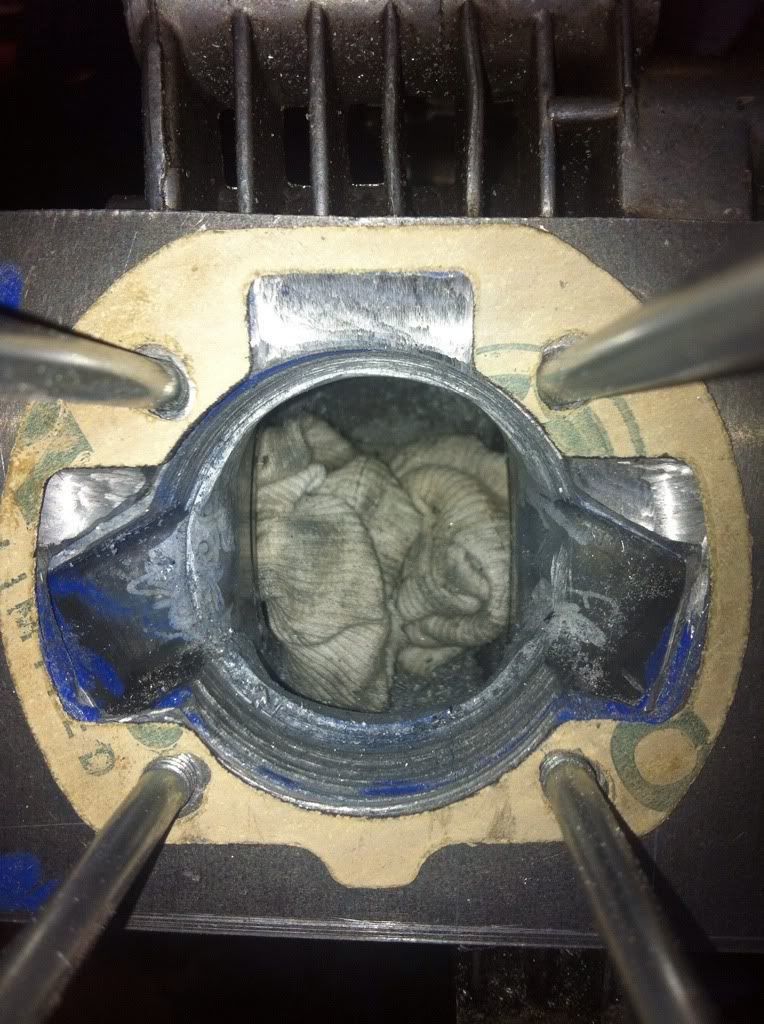

Og det har fungeret ok. De to boostere samt generelt bredere kanaler gør absolut en forskel! Og udstødningen forbliver i det mindste koksfri:

Billede


Men lodret Minarelli (Yamaha BW's o.a.) har jo flere kanaler, plads til en større prop og squishband-topstykket følger med for samme pris som en REPLICA-cylinder til Kreidleren koster... vel at mærke inden man har købt et bare rimeligt stempel!

Skørtdiameteren på Kreidlermotoren er knap 50mm, mod scootermotorens 51mm... Desuden er der kun plads til et 42mm stempel i fuld længde i Kreidlermotoren, så jeg har været ond mod en i-forvejen-ikke-særlig-pæn blok:

Billede

Og resultatet:

Billede

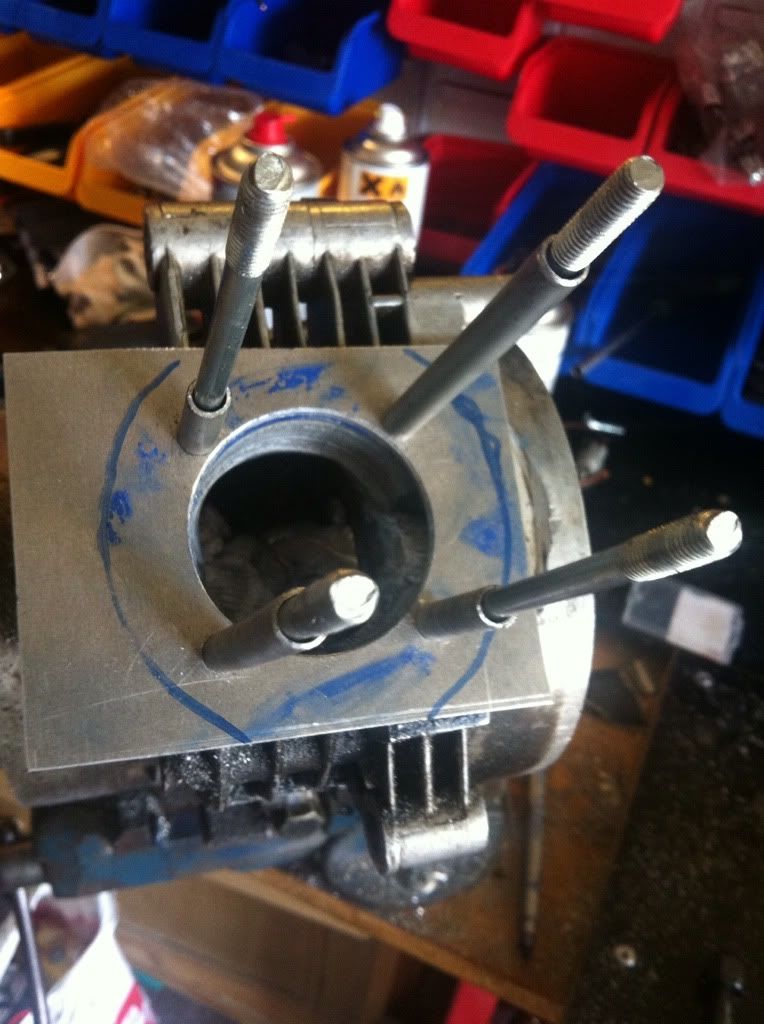

6mm pindbolte skal lige indkøbes. Der er lavet en bundplade i 4mm alu-plade, som så kommer til at tjene som overgang til de større skyllekanaler.

Længere nåede jeg ikke, før en hveps satte en stopper for mere arbejde. :(

Billede


25/8-2012

Ja, jeg kom da lidt videre!

Spacer + pindbolte monteret. På pindboltene har jeg ført et par stumper 8mm alurør (boret op til 6,2mm indvendigt) over som styr, så cylinderen ikke kan rykkes rundt. Jeg prøvede lidt frem og tilbage, indtil cylinderen linede op med krumtaphuset og endte med kun at benytte to rørstumper:

Billede

Spaceren næsten klar!

Billede

Billede

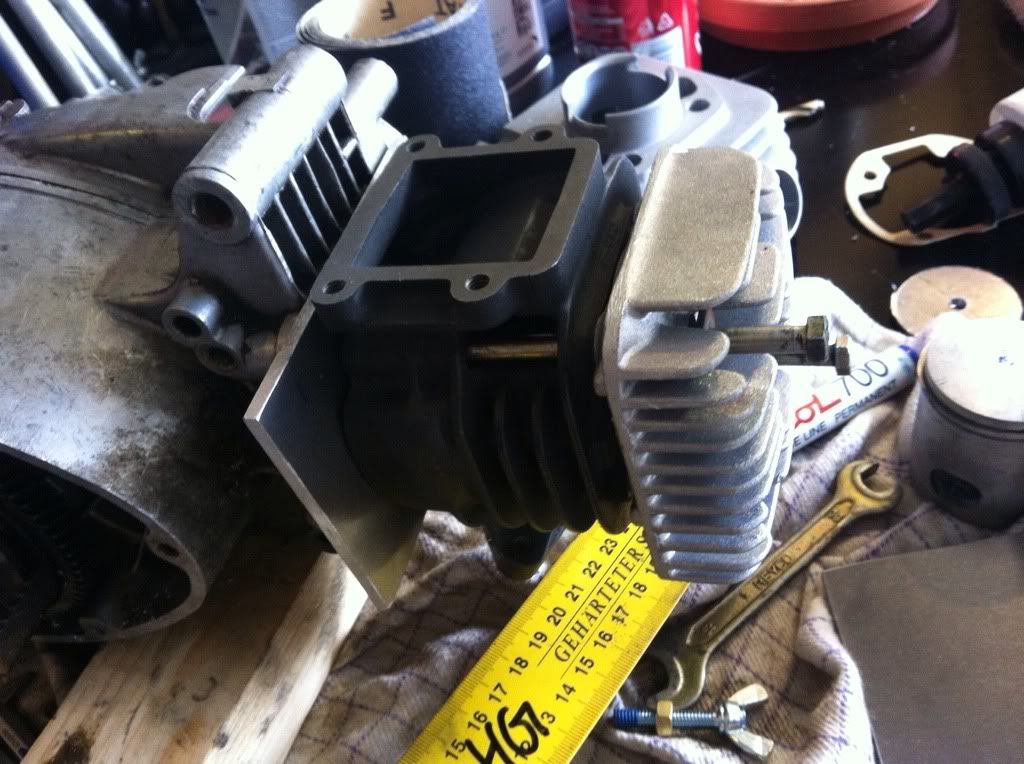

Cylinder og top løst monteret - bemærk at overkanten af cylinderen flugter fint med det øverste motorophæng:
Billede

Re: Scootler: Kreidlermotor med scootercylinder

Indlæg: tirsdag, 28. august 2012 02:08
af kreidlerhansen
27. August 2012:

Spaceren blev slebet til, men jeg må blankt erkende, den ikke bliver så perfekt, som jeg ville have den til. Resultatet begrænses kort og godt af både min tålmodighed (den skal jo helst køre i går!), værktøjet og ikke mindst min erfarig med forarbejdning af et stykke metal, så det bliver til 'noget'. Jeg kan altid lave en ny og drage nytte af erfaringerne fra mit første (!) forsøg!

Nuvel...

Indsugningen i cylinderen set i retning mod krumtappen - der er vist rigeligt hul igennem:
Billede

Det funky nåleleje - målene er 12x18x15mm, buret i hærdet alu og med løse INA-ruller. Buret skal smøres ind i fedt, så rullerne hænger ved, og rullerne kan heldigvis ikke ryge gennem buret:
Billede

Stempel og cylinder monteret - det ser da fint ud med højden på kanalerne ift. stempeltoppen:
Billede

Et org. topstykke vil blive monteret på længere sigt - dette er derfor kun et modelfoto:
Billede

De to 6mm gevind i yderkanten (øverst venstre/nederst højre) af topstykket er beregnet til skruerne, som holder det blanke blæsedæksel:
Billede

Der er forskel, men ikke alverden. Den største udfordring bliver at finde en indehaver af en drejebænk, som kan/vil/tør påtage sig opgaven:
Billede


Jeg fik spændt spacer, cylinder og top på efter begge låseclips var sat i stemplet. Squish-udmåling!!! Jeg lignede vist et kæmpe spørgsmålstegn, da squish-afstanden viste sig at være hele 1,25mm - det er 0,5mm over den anbefalede max-afstand, og ifølge 'vejledningen' på det hollandske forum, skal spaceren egentlig være 4,3mm tyk = hele 0,3mm tykkere end min!
Av, ja så var gode dyr rådne... gode råd dyre! Endda UDEN toppakning!!!
Svedperlerne fortrak sig dog, da jeg målte de anvendte bundpakninger (en på hver side af spaceren), som viste sig at være 0,65mm tykke mod de gængse 0,2mm papirpakninger, som jeg har vænnet mig til ifm. Super Breitwand-pakningerne.

PYHA!!!

Under første udmåling var cylinderen altså hævet:
0,65mm + 0,65mm + 4mm = 5,3mm

Jeg klipper selv mine pakninger ud af 0,4mm pakningspapir, herefter! Det er tidligere målt til at kollapse til 0,25mm, og toppakningen er i 0,2mm alu.

Med de kommende pakninger ser det straks bedre ud:

0,25mm + 0,25mm + 0,2mm + 4mm = 4,7mm

5,3mm - 4,7mm = 0,6mm

1,25mm - 0,6mm = 0,65mm squish-afstand!!!


Se, det er jo slet ikke så ringe endda! ;)


Udstødning? Jojoh, jeg faldt da lige over et godt tilbud på en Stage6 Pro Replica, som kort fortalt er en scooterudstødning i sportsklassen. Et par youtube-timer har afsløret, at den typisk lader motoren dreje op til ca. 10-11.000rpm sammen med Top Performances Trophy, som cylinderkittet hedder.

Fotos? Ingen jeg vil være bekendt før i morgen, da ingen af dem, jeg har taget, giver indtryk af andet end rodet på mit arbejdsbord! Men jeg kan afsløre, at udstødningen er til Piaggio-motoren, som bruges på Gilera/Vespa/Piaggio.
Årsagen er, at disse udstødninger følger omtrent samme sti ind under stellet som Kreidlerens forrør. Ulempen er, at forrøret på scooteren så drejer bagud i stedet for fremad, men man skal altså kun lægge ét snit, dreje røret 70-90 grader og derpå svejse det sammen igen = mindre arbejde og dermed færre potentieller f*ck-ups!

Knækket på endepiben skal rettes ud, og det bliver gjort ved ganske enkelt at save det helt af og ersatte bøjningen med en rørstump i samme diameter.


Hvorfor en udstødning i sportsklassen?!

Jeg er ikke umiddelbart på jagt efter høje omdrejninger! Desuden er konusserne knap så stejle og korte på en sportspotte, så rent logisk bør trækområdet være en sjat bredere eller i det mindste bliver mellemområdet lidt mere effektivt, og motoren vil derfor virke mindre hysterisk. Nåja, teoretisk tankespind, men det skal da prøves!

Udstødningen kan ses hos speedline:

http://www.speedline.dk/da/scooter/stag ... 9116603-cr

Og ja, den skal selvfølgelig prøves sammen med min 40mm membran-styrede KT-cylinder! For det første KUNNE det jo være et fint alternativ til den hidsige Homoet 6P (~12-12.500rpm) eller endnu vildere SP50/SP60 (13-14.000rpm), og for det andet medfører det, at overgangen fra scootercylinderen også kommer til at matche en original Kreidler-udstødning!

More to come...

Re: Scootler: Kreidlermotor med scootercylinder

Indlæg: onsdag, 29. august 2012 13:50
af Casper-a
Det ser godt ud og det bliver da spændende at se hvad sådan en cylinder kan præstere på en Kreidler.

Cylinder og stempel er jo noget billigere, så helt galt kan det jo ikke gå ;-) Du må lige få lagt en video ud når den kører.

Re: Scootler: Kreidlermotor med scootercylinder

Indlæg: onsdag, 29. august 2012 23:39
af kreidlerhansen

Re: Scootler: Kreidlermotor med scootercylinder

Indlæg: torsdag, 30. august 2012 20:43
af Casper-a
Kører skal den vel nok komme til :-) Men er der ikke rigeligt med gods i kreidler blokken til du kan fræse skyllekanalerne stører? D

Re: Scootler: Kreidlermotor med scootercylinder

Indlæg: fredag, 31. august 2012 10:46
af kreidlerhansen

Re: Scootler: Kreidlermotor med scootercylinder

Indlæg: fredag, 31. august 2012 10:53
af kreidlerhansen
Nåja, og så er der plads til at gøre boosterne i min KT50 en tand bredere, samt åbne dem ind i indsugnigskanalen og lave gennemboringer direkte til hovedskyllekanalerne, fordi det er en membrancylinder...

To ekstra udstødningskanaler er der også plads til, men det er en blandet fornøjelse at lave dem. Med mit værktøj/min tålmodighed er succesraten for ringe! Jeg ville ellers gerne... nogle gange må man acceptere sine begrænsninger. På den anden side går den fint med kun én udstødningskanal.

Re: Scootler: Kreidlermotor med scootercylinder

Indlæg: fredag, 31. august 2012 12:39
af Casper-a
Så kan jeg godt se det næsten ikke kan betale sig at fræse for meget i kreidler blokken. Men der er da nok at gå igang med :-)

Re: Scootler: Kreidlermotor med scootercylinder

Indlæg: onsdag, 20. februar 2013 20:43
af kreidlerhansen
Om potten er køn eller ej (på Kreidleren) vil jeg ikke komme nærmere ind på...:

Billede

...men den skal liiiige rettes til... ;)
